当前位置:首页>>新闻中心

新闻中心

1.2738模具钢抛光效果国产材质

时间:2023-03-27 08:52:48 点击次数:121
    1.2738模具钢抛光效果国产材质

  材料性能知识,选材推荐技术支持等。可以在线咨询。德国布德鲁斯模具钢1.2738HH产品介绍

  1.2738HH模具钢属于预硬化塑料。模具钢,来自德国巴德拉斯模具钢优质钢级。

  1.2738HH模具钢采用模具钢精炼工艺为真空熔炼铬镍钼合金钢,为1.2738。模具钢改良钢。该钢具有优异的抛光性能和光刻性能;优异的加工性能;耐磨性好;大模具硬度均匀,结构紧凑;没有淬火裂纹和热处理变形的风险,不需要热处理,模具制造周期缩短;良好的表面氮化性能;可以进行表面火焰硬化处理以提高模具表面的硬度和耐磨性。在模具淬火之前,它必须充分软化和退火。淬火后要及时回火,慢慢加热。

  后加工阶段的放电加工应采用低电流、高频率进行,以免损坏模具。后卸料模表面应打磨去除“电火花白层”,再经500℃回火消除应力。

  磨削回火模具时,为防止磨削裂纹和表面软化,应注意:充分冷却;研磨压力合适;加工工艺合理。

  钢预硬化钢具有良好的抛光性能,通常用氧化铝或石膏抛光。一、粗抛1.2738。模具钢抛光效果,然后用越来越细的磨料抛光。每次更换磨料都要改变抛光方向,更后的抛光时间不能太长,否则会影响模具表面的粗糙度。

  渗氮可以增加模具表面的硬度,提高耐磨性和耐腐蚀性。虽然这种钢已经过预硬化,但它的硬度仍可通过热处理来提高。

  德国布德鲁斯模具钢1.2738HH化学成分

  1.2738HH模具钢

  0.35-0.46

  0.2-0.4

  1.3-1.6

  1.8-2.2

  0.15-0.25

  ≤0.035

  ≤0.035

  0.9-1.2

  德国布德鲁斯模具钢1.2738HH机械性能

  1)温度为20 ℃/ 200 ℃/ 400 ℃,抗拉强度为1100MPa/1050MP8/850MPa。

  2)温度为20 ℃/ 200 ℃/ 400 ℃,条件屈服强度为980MPa/925MPa/770MPa。

  3)温度为20 ℃/ 200 ℃/ 400 ℃,面积收缩率为49%/51%/52%。

  4)温度20摄氏度/200摄氏度/400摄氏度,伸长率13%/14%/16%

  5)温度20°C/200°C/400°C,冲击韧性(≥)20J/cm2/32J/cm2/42J/cm2

  德国布德鲁斯模具钢1.2738HH物理性能

  1)温度20摄氏度/200摄氏度/400摄氏度,密度7.8克/立方厘米/7.75克/立方厘米/7.7克/立方厘米。

  2)温度20200°C/20400°C,线膨胀系数:12.6×10-6K-1/13.5×10-6K-1。

  3)温度20°C/200°C/400°C,导热系数29.0 W(MK)-1/29.5 W(MK)-1/31.0 W(MK)-1

  4)温度20 ℃/ 200 ℃/ 400 ℃,弹性模量:MPa/MPa/MPa

  德国布德鲁斯模具钢1.2738HH热处理规范和组织

  热处理规范:

  软化退火规范:退火温度为C,保温时间按壁厚25mm,1h确定。保温后,在炉中冷却。

  去应力处理规范:加热温度为600°C(退火态)和550°C(调质态),保温时间按壁厚50mm小时确定。保温后,在炉中冷却。

  调质规格:预热温度C,淬火温度C,保温30min(模具必须在保护气氛下淬火,避免氧化脱碳)。冷2738模具都是进口的吗?冷却至5070°C,立即回火。回火时间根据工件厚度确定,每25mm回火1h,至少2h。回火温度180° c200°c/300° c400°c500°c600°c,硬度52 HRC/51 HRC/48 HRC/46 HRC/42 HRC/34 HRC。

  以及火焰感应淬火规范:通过火焰或感应淬火处理,可将钢的表面硬度提高到50HRC,淬火后空冷。一般淬火介质可用于小型模块,淬火后应立即进行回火,回火温度为c。

  渗氮规格:渗氮温度×渗氮时间:525°c×20h,渗氮层厚度0.30mm525 Cx30h,氮化层厚度0.35mm525°c×50h,氮化层厚度0.50毫米..

  软氮化的规格:570℃软氮化2h,模具表面硬度约700HV,氮化层深度约0.1 mm

  金相结构:

  预硬化绍兴2738模具钢制造商,硬度HBW,淬火和回火,硬度3539HRC。

  德国布德鲁斯模具钢1.2738HH使用示例

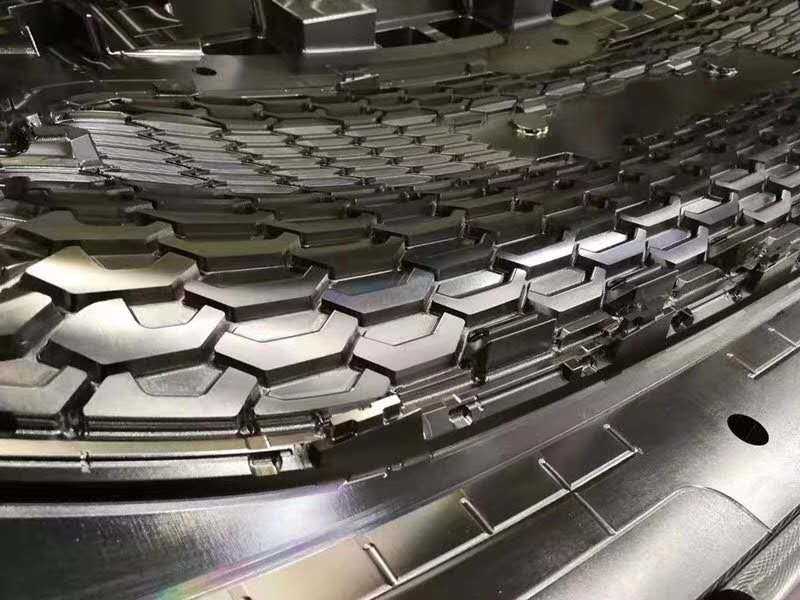

  1.2738HH模具钢用于使用寿命长的大型挤出或注塑模具,汽车零部件、家用电器、电脑及周边设备等的模具。表面粗糙度要求低的塑料模具,塑料模具的哈夫滑块,吹塑模具等。

  1.2738HH圆棒:羊毛棒φ 2-φ 400 mm,光杆φ 2-φ 200 mm,锻造圆等。被非标准订单接受;

  德国布德鲁斯模具钢1.2738HH相关摘要

  德国布德鲁斯模具钢1.2738HH购买时的常见问题苏州东锜精密模具材料有限公司是一家集模具钢材料销售、配套机加工、热处理、PVD涂层处理和产品失效分析服务为一体的公司。以《中国制造2025》为纲领,坚持“创新驱动、质量、绿色发展、结构优化、人才为本”的基本方针。立足苏州,走向全国。

本文部分内容来源于网络,我们仅作为信息分享。本站仅提供信息存储空间服务,不拥有所有权,不承担相关法律责任。如发现本站有涉嫌抄袭侵权/违法违规的内容,请发送邮件至tokaits@163.com举报,一经查实,本站将立刻删除。

下一篇:sus420钢板接近材料

Copyright © 2002-2023 苏州东锜精密模具材料有限公司 版权所有 苏ICP备10113529号 yxm1模具钢 yxm1高速钢 yxm1材料 yxm4高速钢

在线客服 联系方式 二维码

服务热线

0512-66159259

扫一扫,关注我们
